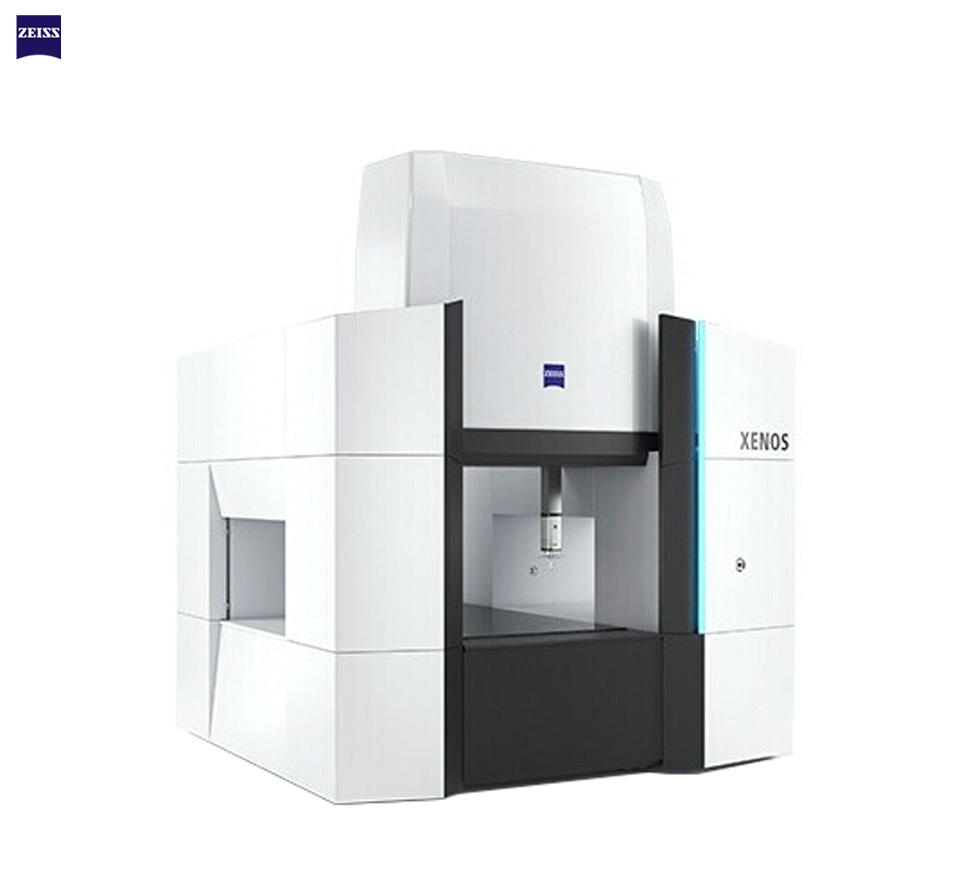

全球頂尖水準機型,高端測量領域首選,1立方米測量面積精度0.3μm!
XENOS可在各類要求高測量精度的領域使用——從科研機構的測量實驗室、航空和航天工業直至光學工業。這一高端測量機的測量精度達到技術極限,其測量范圍近1立方米,測量精度達到0.3μm。創新的驅動技術和碳化硅陶瓷材料的使用也確保了機器絕佳的動態性能。
創新的機械設計
蔡司 XENOS新型的機械設計基于經過驗證的 蔡司 center max.令人印象深刻。與標準橋式測量機不同:Y導軌分布于側壁頂部,分離式移動行程軸僅橫梁于Y軸方向移動,更小及恒定的移動重量一一與移動式平臺相比堪稱真正的優勢。
所有軸均采用線性驅動
XENOS的所有軸均采用線性驅動。其優點:高速、加速極快、定位精度高、驅動無剪切力影響結合超高分辨率光柵尺技術, XENOS的線性驅動可獲得高度穩定性及低于結合超高分辨率光柵尺技術, XENOS的線性驅動可獲得高度穩定性及低于100納米的極高定位精度。例如,測針偏移量越恒定,即可獲得更佳的測量精度,于測量曲面時更顯見另一優勢:測針的移動路徑與預定值越吻合,即可實現越出色的精確性。
虛擬中央驅動
于測量曲面時更顯見另一優勢:測針的移動路徑與預定值越吻合,即可實現越出色的精確性。虛擬中央驅動 XENOS于Y軸向配備雙線性驅動系統,得益于蔡司全新的中央驅動技術可實現優異的同步控制。該技術可據X軸位置完美分布驅動力作為全新控制系統及算法之完美結合,這是在整個測量范圍內獲得優異的測量精度及運動穩定性的關鍵因素。
碳化硅陶瓷
XENOS于Y軸向配備雙線性驅動系統得益于蔡司全新的中央驅動技術可實現優異的同步控制。該技術可據X軸位置完美分布驅動力作為全新控制系統及算法之完美結合,這是在整個測量范圍內獲得優異的測量精度及運動穩定性的關鍵因素。碳化硅陶瓷 XENOS在與精度密切相關的機器部件上采用創新的碳化硅陶瓷材料。迄今為止,該材料從未在類似產品或精度的測量機器上得到使用與常規陶瓷相比,碳化硅陶瓷的熱膨脹性降低約50%,而剛性則可提升30%,同時減重20%。
加強型 vast gold
XENOS采用 蔡司 vast gold測量探頭。在研發過程中,蔡司在測量精度和測量重復度方面對該探頭進行了優化 XENOS也采用了新型剛性連接。VASTgold探頭可與長度為800毫米的測針以及重量500克的測針配套使用,包括非對稱型測針。
改進的電子設計
通過全新的電子設計,移動線纜對精度影響顯著降低。計算機輔助精度修正(C-AA)法和特殊附加CAA修正技術在獲得高精度測量的過程中扮演著日趨重要的作用。
優化的氣浮軸承
全新強化處理氣浮軸承具有優異的穩定性及測量精度。
儀器參數/儀器型號 | XENOS |
測量范圍(mm) | 900* 1500 *700 |
測量精度(μm) | 0.3+L/1000 *起 |
工作模式 | 機動/自動 |
長度測量系統 | 玻璃陶瓷光柵尺 |
探頭系列 | 加強型 VAST gold |
軟件 | CALYPSO |
配套 | TEMPAR環境監測系統、自動測頭更換系統、主動式電子控制氣動減震系統 |
工作電源 | 100-240V(±10%),50-60Hz(±3.5%) |
*備注:L=測量長度,以mm為單位
根據設備規格、所配探頭及使用環境,精度有所不同
