高速斷層掃描，全面與高效測量，工業4.0技術！

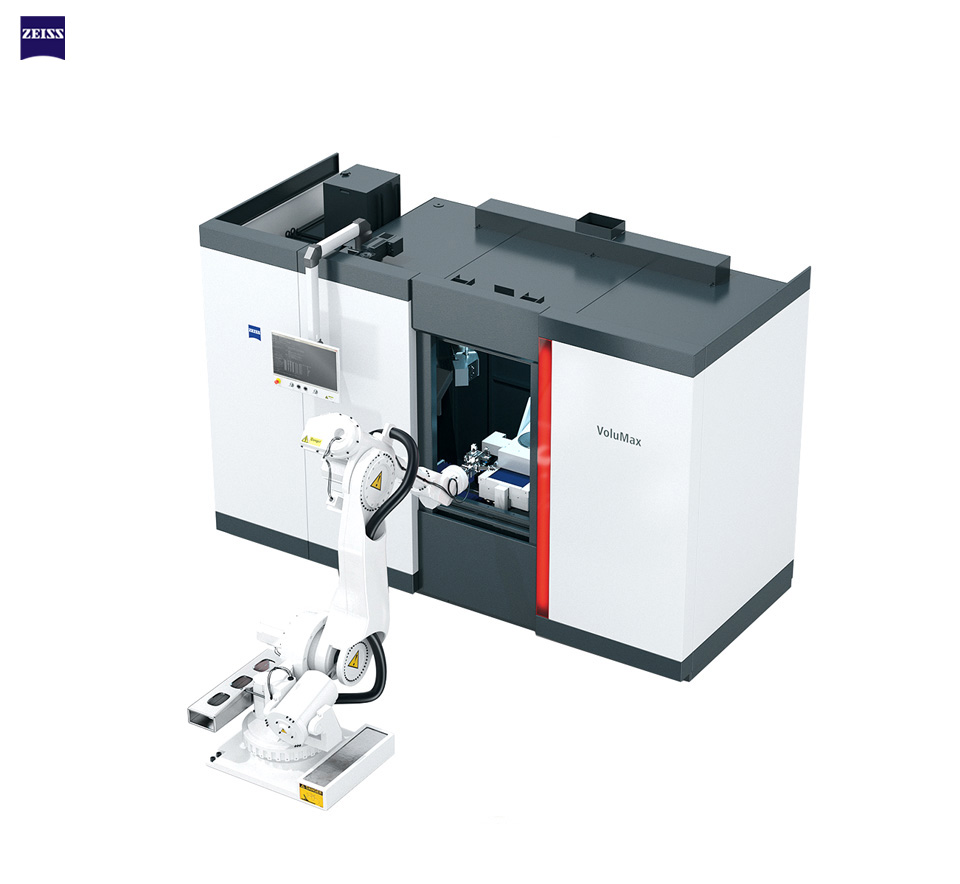

蔡司 Volumax自動化斷層掃描測量機——高速工業CT檢測
蔡司 Volumax自動化工業CT斷層掃描機適用于高速檢測眾多零部件，定制的機器與軟件滿足多樣化檢測需求，同時支持手動或自動上下料。
重大項目經驗
已實施眾多面向塑料、金屬與復合材料的蔡司 Volumax ct檢測項目。例如,蔡司 Volumax用于塑料制品的尺寸穩定性缸蓋縮孔與砂眼及測試氣囊裝配正確與否。蔡司 Volu max ct解決方案適用于100%在線或線邊大量的抽樣檢測。
更多:3D vs 2D
● 有別于2D超聲或2D實時射線成像,借助于蔡司 Volumax,不僅可捕獲零部件內部的缺陷亦可定量分析其位置及關鍵性。
● 缺陷的關鍵性可于3D數據模型上可靠評定,借助于蔡司 Volumax可快捷準確識別并避免誤拒。例如,加工邊緣有縮孔的鋁鑄件可有效濾除,以避免后續的加工時間或工作量浪費。對于位于零件非關鍵部件的縮孔,則該零件無需濾除。
一次掃描獲取全部特性
● 3D斷層掃描的關鍵優勢在于其可替代多種復雜的專用檢測儀。尺寸變化、斷裂、夾雜,任何形變皆可經一次掃描獲取，周期可達到秒級。其它典型測試,如手動量規測試、流量或二維射線成像,缺乏可靠性,常需更多時間及人力。
● 額外收益:蔡司 Volumax實現數據的自動歸檔。
基于蔡司PiWeb的過程檢測
● 借助蔡司PiWeb質量數據系統,生產工藝流程可通過CT測試結果進一步優化，實現縮孔尺寸與壁厚變化趨勢分析。
● 結合蔡司PiWeb的統計質量數據可用于不同產線質量的比對或預估壓鑄機停工期。
快速評定與強大計算的同步
● 鑒于3D數據的重建與評定同步進行，因此蔡司 Volumax系統的最短周期時間主要取決于掃描時間。
● 通過多臺高性能計算機系統的同步運行，甚至可在給定周期內實現具有挑戰性的圖像評定。

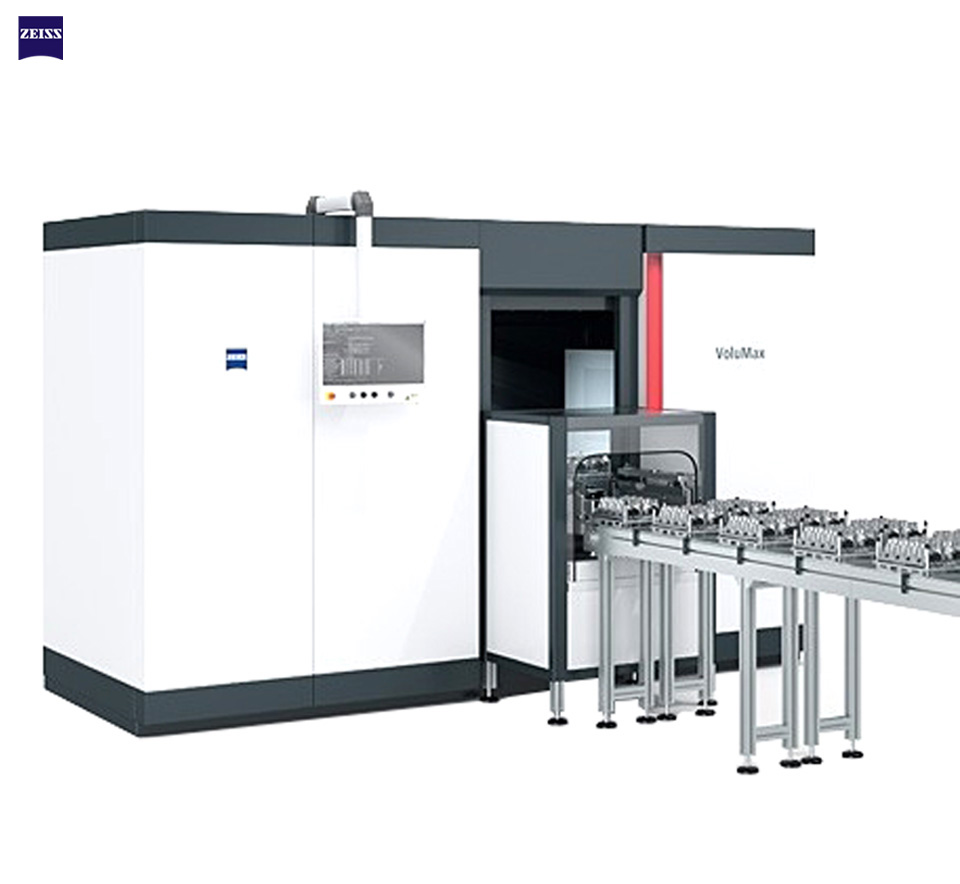

手動上下料——安全快速
● 通過手動上下料使用蔡司 VoluMax時，使用人員可受安全傳感器的保護，當人員處于安全區之外時機器可瞬間開啟滑門。
● 上下料時,吸收屏可定位于X射線管前方,以確保無射線溢出，上料結束后當使用人員離開安全區,門自動關閉并開啟檢測。
儀器參數/儀器型號 | VoluMax 400 | VoluMax 800 | VoluMax 1500 |
掃描空間（mm） | 直徑160*95 | 直徑70*150 | 直徑350*300 |
拓展掃描空間（mm） | 直徑260*325 | 直徑300*390 | 直徑600*625 |
分辨率（μm） | 3.5-400 | ||
射線管類型 | 密閉式射線管 | ||
可選射線管類型 | 39W | 39W / 1600W / 1800W | 1600W / 1800W |
可選探測器分辨率 | 1920*1536 | 1920 *1536 /1024 *1024 /512*512 | 1024*1024 |
軟件 | CALYPSO | ||
用途 | 在線與線邊 | ||
管類型
功率 | 類型 | 電壓 | 焦點 |
39W | 密閉式射線管 | 130kV | 5/8/ 20 /40μm |
1600W | 密閉式射線管 | 225kV | 250 /300 /500 /800μm |
1800W | 密閉式射線管 | 225kV | 400 /1000μm |
