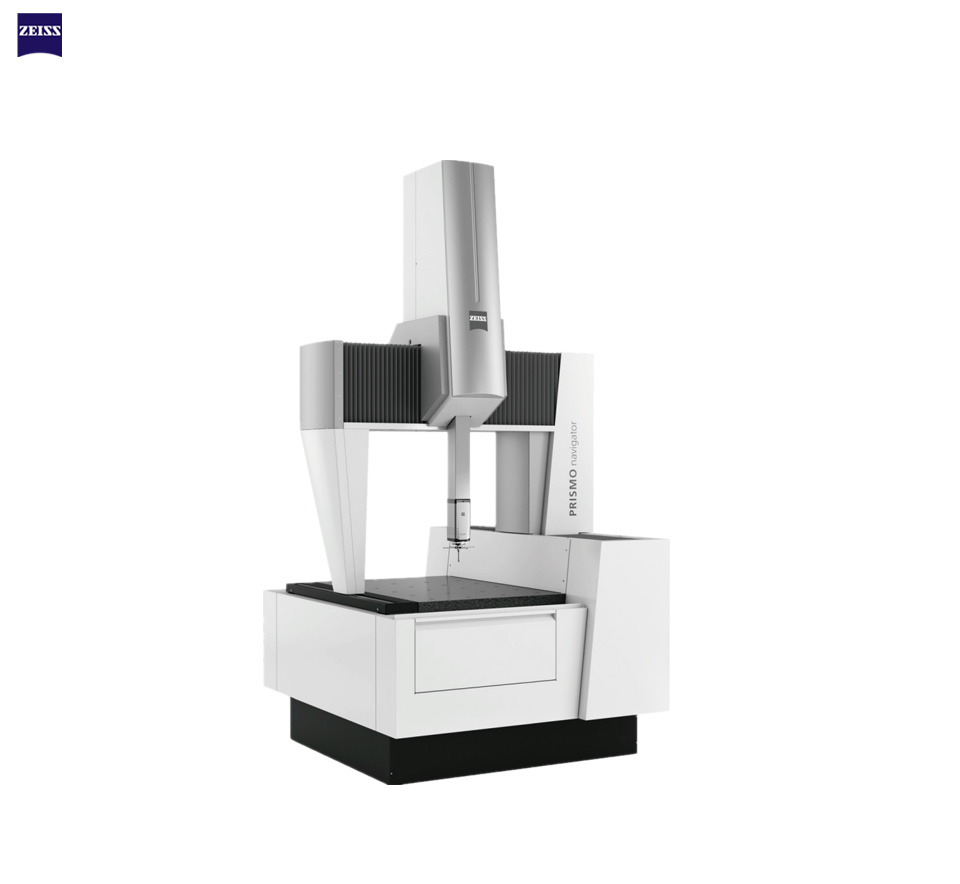

超高精度，高速測量，測量技術領航者！
重要特征
● 所有零部件完美匹配，滿足您高精度高速掃描的測量需求；
● PRISMO navigator完全適用于車間生產；
● CAA計算機輔助動態誤差修正；
● 集成ISC控制器使PRISMO navigator具有高可靠性、對運動中的機器和探針進行全面實時的動態修正；
● 集成 navigator技術的VAST萬能掃描探頭能高速高精度測量單點及多點,將測量時間降到更低。
機器技術
● 側面驅動的輕結構龍門架由碳纖維化合物和陶瓷制成，重量輕、剛性好，高速測量時測量結果重復性準確性高；
● 玻璃陶瓷光柵尺，具有良好的溫度穩定性，保證測量結果不受溫度波動的影響；
● 三軸均采用卡爾蔡司制造的四面環抱氣浮軸承,確保測量穩定性和高精度；
● 工作臺面配備防護罩,全封閉X軸和Y軸驅動,易于維護保養,操作安全性高；
● 主要零部件如探頭、光柵尺及控制柜均由蔡司研發制造；
● 彈性減震系統,有外殼覆蓋的導軌、光柵尺及抗溫度變化材料使得PRISMO navigator能夠在車間得到完美應用；
● 獨立的標準控制面板沒有計算機時也能實現人工操縱，速度旋鈕可實現CNC運行中的速度控制。
多種傳感器集于一身的多探頭系統
● 可靠測量尺寸、形狀和位置公差 ● 一次測量過程只需簡單切換接觸式和光學探頭
標準配備VAST gold
● 主動掃描探頭，適用navigator技術進行接觸掃描和單點測量
● 即使使用重而長的探針，也可以在主動掃描中確保更高精度
簡單易于適用
● 標準控制面板用于機械化控制 ● CNC測量操作過程調解機器速度
軟件
● 卡爾蔡司功能強大、使用方便的軟件庫
● 面向對象的編程結構
● 幾乎涵蓋所有應用要求的基本軟件包和選項
● Navigator功能允許自動生成測量程序
● 可視化圖形報告和數據統計
儀器參數/儀器型號 | PRISMO 5+7 | PRISMO 10 X=1200 | PRISMO 10 X=1600 | PRISMO 14 |
測量范圍（mm） | 700* 900* （500~650） 900* （1200~2400） *650 | 1200* （1800~4200） *1000 | 1600* （2400~4200） *1000 | 1600* （2400~4200） *1400 |
測量精度（μm） | 0.5+L/500 *起 | |||
工作模式 | 機動/自動 | |||
長度測量系統 | 玻璃陶瓷光柵尺， （Y＞2400mm時使用帶有自動溫度補償的金屬光柵尺） | |||
探頭系列 | 固定/旋轉 | |||
軟件 | CALYPSO、 GEAR PRO 、HOLOS等 | |||
附件（選項） | 非平坦底面找平裝置、 機器狀態顯示器、 多種控制柜、 多種庫位架、 轉臺 | |||
工作電源 | 100-240V（±10%），50-60Hz（±3.5%） | |||
*備注：L=測量長度，以mm為單位
根據設備規格、所配探頭及使用環境，精度有所不同
