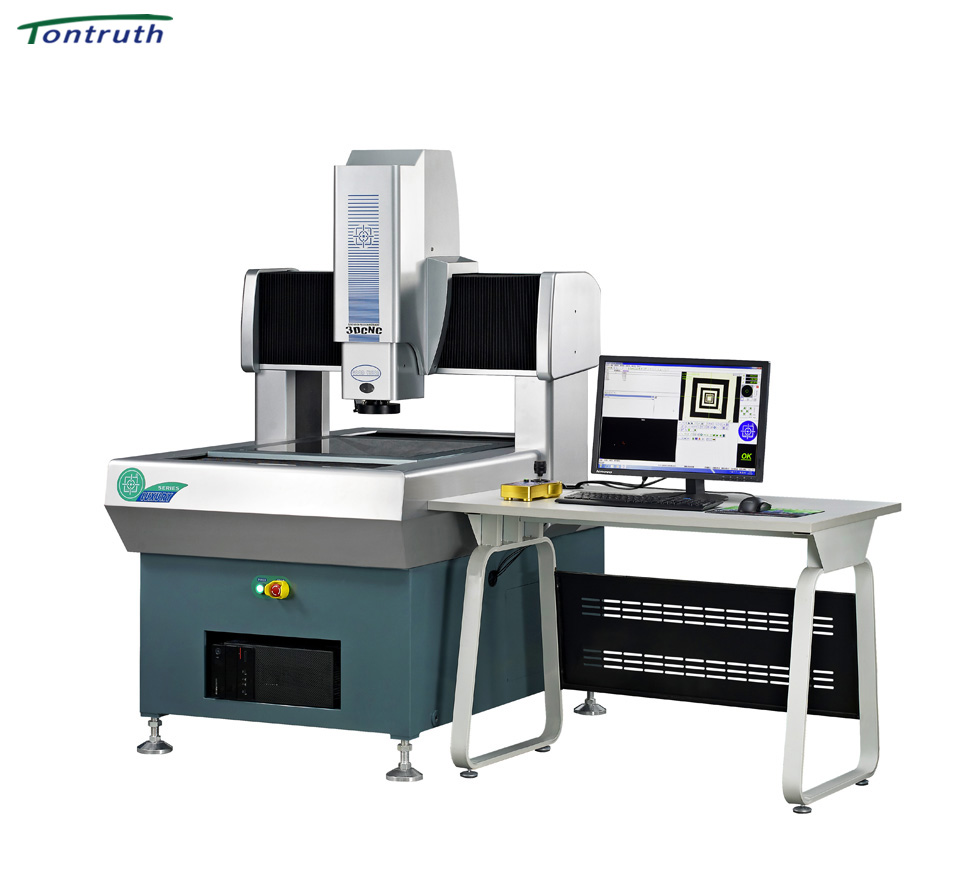

二次圖像測量儀通常由機械、照明、長度測量、圖像采集、計算機和測量軟件六個部分組成。在二階測量儀上的測量是對單軸或二維平面坐標的測量,焦點首先聚焦,然后對準,然后讀?。ㄓ嫈担?,最后計算。
讀數來源于標尺或光柵系統,聚焦由顯微鏡光學系統完成,照明光源直接影響測量和精度。因為,如果基于圖像法的儀器不能有效、準確地照明,測量結果將明顯偏離其真實尺寸。
除了上述因素之外,環境條件也是限制測量精度的因素。
通過上述問題分析,可以進行歸納出二次元影像測量儀幾個重要方面的誤差數據來源:
1.光柵計數儀的誤差;
2.工作臺運動時直線度和角度擺引起的誤差;
3.工作臺兩個測量軸的垂直度帶來誤差;
4、顯微鏡光軸與工作就是臺面不垂直管理帶了的誤差;
5.測量室溫度引起的誤差;
6.光照條件變化引起的對焦和對準誤差。
有關“二次元文化影像測量儀的誤差數據來源”就簡單進行介紹到這里,希望對大家有幫助。了解更多一些關于二次元測量儀的內容,歡迎客戶來電信息咨詢。
